Τόπος καταγωγής:
Κίνα
Μάρκα:
Tieke
Συνοπτική εισαγωγή:
Το νωθρό διαγραμμιστής είναι επίσης γνωστό ως αυτόματος ρυθμιστής εκκαθάρισης παπουτσιών φρένων. Είναι ένα σημαντικό μέρος της φρενάροντας συσκευής ξαρτιών φορτηγών. Όταν τα παπούτσια φρένων φοριούνται και η εκκαθάριση μεταξύ των αυξήσεων νημάτων παπουτσιών φρένων και ροδών, το νωθρό διαγραμμιστής θα κοντύνει αυτόματα και θα ρυθμίσει την εκκαθάριση μεταξύ του παπουτσιού φρένων και του νήματος ροδών στην κανονική σειρά Όταν το νέο παπούτσι φρένων αντικαθίσταται, η εκκαθάριση γίνεται μικρότερη, και το νωθρό διαγραμμιστής επεκτείνεται αυτόματα να ρυθμίσει την εκκαθάριση στην κανονική σειρά, ώστε να κρατηθεί το κτύπημα εμβόλων του κυλίνδρου φρένων μέσα στη διευκρινισμένη σειρά.
Αυτή τη στιγμή, το συνήθως χρησιμοποιημένο νωθρό διαγραμμιστής για τα αυτοκίνητα φορτίου στην Κίνα είναι διπλής κατεύθυνσης νωθρά διαγραμμιστές ST1-600 και ST2-250, και τα δύο από τα οποία ελέγχονται από τους μοχλούς. Η κύρια διαφορά είναι το μήκος επέκτασης της βίδας: ST1-600 το μήκος επέκτασης του τύπου είναι 600 χιλ., ενώ ST2-250 είναι 250 χιλ. ST1-600 το νωθρό διαγραμμιστής τύπων εγκαθίσταται γενικά στη θέση της ανώτερης ράβδου τραβήγματος του αρχικού οχήματος, και το νωθρό διαγραμμιστής ST2-250 εγκαθίσταται γενικά στη θέση της μέσης ράβδου τραβήγματος στο αρχικό όχημα. Το νωθρό διαγραμμιστής φρένων του ST έχει τη διπλής κατεύθυνσης λειτουργία ρύθμισης, και υιοθετεί τη μη self-locking περασμένη κλωστή μηχανική δομή. Έχει τα χαρακτηριστικά γνωρίσματα της αξιόπιστης λειτουργίας, του συμπαγούς μηχανισμού, της γρήγορης δράσης και καμίας παρέμβασης στο φρενάρισμα αέρα.
Τεχνικές παράμετροι:
| S/N | Στοιχείο | ST1-600 νωθρό διαγραμμιστής | ST2-250 νωθρό διαγραμμιστής |
| 1 | Ρυθμίστε το κτύπημα (μήκος εργασίας βιδών) (χιλ.) | 600 | 250 |
| 2 | Μέγιστη επέκταση ένα βιδών χρόνος (χιλ.) | 30 | 30 |
| 3 | Μέγιστη συμπίεση βιδών ένας χρόνος (χιλ.) | 135 | >50 |
| 4 | Το μέγιστο επέτρεψε τη δύναμη τραβήγματος (KN) | 78.4 | 78.4 |
| 5 | Μέγιστο συνολικό μήκος (χιλ.) | 2566 | 1420 |
| 6 | Ελάχιστο συνολικό μήκος (χιλ.) | 1966 | 1170 |
| 7 | Εξωτερική διάμετρος (χιλ.) | 100 | 100 |
| 8 | Εγκαταστήστε τη θέση | Ανώτερος ράβδος τραβήγματος ή μοχλός ισορροπίας | Μέση ράβδος τραβήγματος |
| 9 | Βάρος (κλ) | 33 | 28 |
| 10 | Το εγχειρίδιο ρυθμίζει τη λειτουργία | Ναι | Ναι |
Φωτογραφίες λεπτομέρειας:

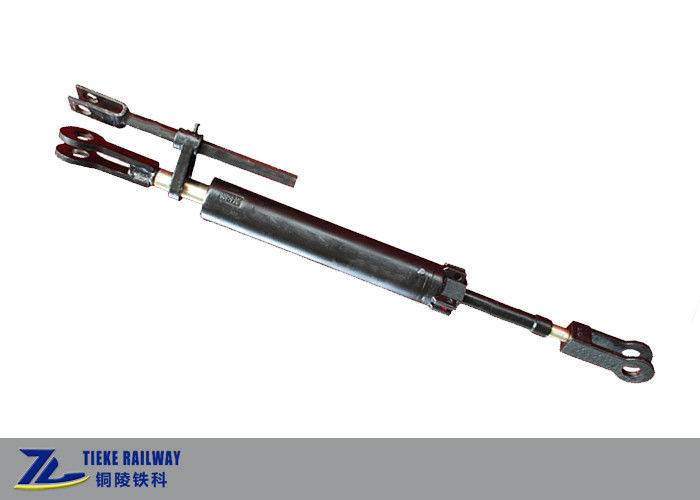

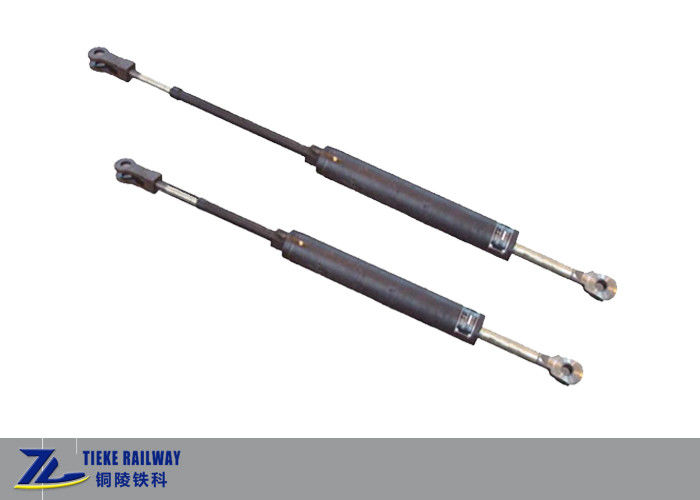

ST1-600 νωθρό διαγραμμιστής και νωθρό διαγραμμιστής ST2-250
Εσωτερικό struture του νωθρού διαγραμμιστή τύπων του ST:
Εφαρμογή στα αυτοκίνητα σιδηροδρόμων frieght:
FAQ:
1. Ποια είναι η αξία Λ του μήκους βιδών του ρυθμιστή φρένων μετά από τη φόρτωση;
Όταν όλα τα οχήματα εξοπλίζονται με τα νέα υψηλά παπούτσια φρένων ένδυσης συνθετικά, το μήκος επέκτασης της ράβδου ρυθμιστών φρένων είναι: st1-600 500570mm ST2-250 τύπος: 200240mm
2. Ποια είναι τα πλεονεκτήματα τους ρυθμιστές φρένων στα οχήματα;
