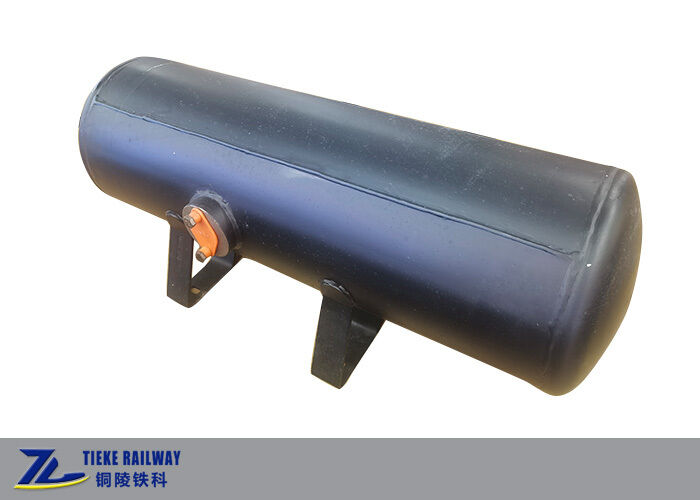

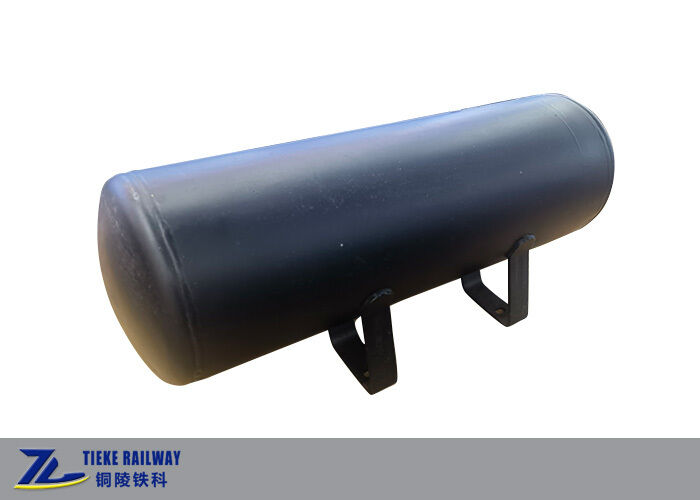

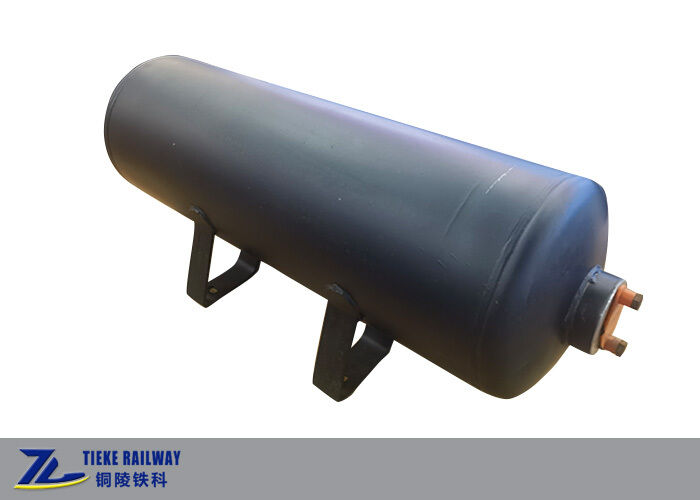

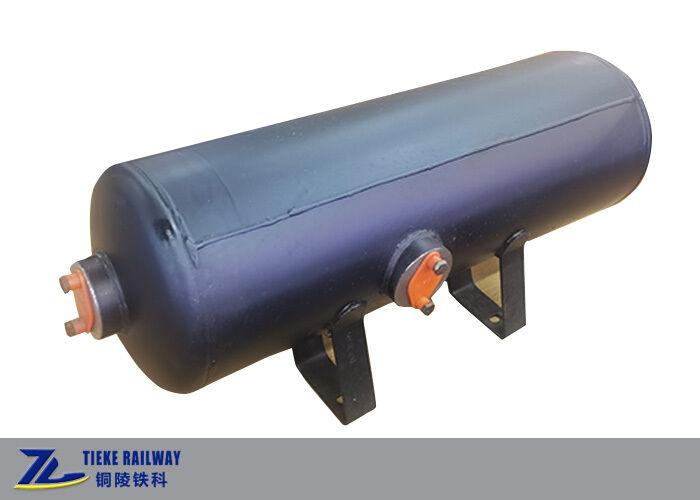

Διπλή Δεξαμενή Αέρα Θαλάμου 11*50 Συνδυασμένο Σιδηροδρομικό Διπλό Αεροφρένο Δεξαμενή Αέρα

Διπλή Δεξαμενή Αέρα Θαλάμου 11*50 Συνδυασμένο Σιδηροδρομικό Διπλό Αεροφρένο Δεξαμενή Αέρα

Διπλή δεξαμενή αέρα θαλάμου 11x50

Σιδηροδρομικό αεροφρένο διπλή δεξαμενή

Συνδυασμένη δεξαμενή αεροφρένου

Τόπος καταγωγής:

Κίνα

Μάρκα:

OEM Customized

Πιστοποίηση:

TB/T Standard, GB150 (EN 286 optional)

Αριθμό μοντέλου:

11*50

Επικοινωνήστε μαζί μας
Ζητήστε ένα απόσπασμα
Λεπτομέρειες για το προϊόν
μοντέλο:
11*50
Μεγάλος Θάλαμος Όγκος:
50L (Βοηθητική δεξαμενή)
Μικρός όγκος θαλάμου:
11 λίτρα (δεξαμενή λειτουργίας)
Συνολικό μήκος:
963 χλστ
Εξωτερική διάμετρος κυλίνδρου:
303 χιλ.
Κεντρικό ύψος:
200 +/- 1 mm (κύλινδρος σε επιφάνεια στήριξης)
Εργασιακή πίεση σχεδιασμού:
0,6 MPa (600 kPa)
Υδροστατική πίεση δοκιμής:
1.2 MPA
Πίεση δοκιμής αεροστεγανότητας:
0,7 MPa
Υλικό:
Χάλυβας δοχείου πίεσης Q245R / Q345R
Δομή:
Συγκολλημένος κύλινδρος από χάλυβα με εσωτερική διαχωριστική πλάκα, προαιρετικό στήριγμα κρεμάστρας
Εφαρμογή:
Σιδηροδρομικό εμπορευματικό βαγόνι, βαγόνι χοάνης, σύστημα αερόφρενων βαγονιών δεξαμενής
Εφαρμοστέος τύπος βαγονιού:
K3, K13 βαγόνι χοάνης; GQ70, βαγόνι τανκ GN70
Πρότυπο επιθεώρησης:
TB/T σιδηροδρομικό πρότυπο, GB150; EN 286 προαιρετικό
Επιφανειακή επεξεργασία:
Αμμοβολή + σιδηροδρομική αντιδιαβρωτική βαφή
Αξεσουάρ:
Βύσματα αποστράγγισης, ανυψωτική κρεμάστρα (προαιρετικά)
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
10 τεμάχια
Τιμή
USD 100-600 / Piece
Συσκευασία λεπτομέρειες
Κουτί από χαρτόνι με λευκό προσαρμοσμένο μπλοκ τοποθέτησης αφρού εσωτερικά
Χρόνος παράδοσης
15-30 ημέρες για την παραγωγή, 3-7 ημέρες για το απόθεμα
Όροι πληρωμής
T/T,L/C,Western Union
Δυνατότητα προσφοράς
500 τεμάχια το μήνα
Περιγραφή του προϊόντος

Διπλή αίθουσα δεξαμενής αέρα 11*50 Συνδυασμένο σιδηροδρομικό αερόφρενο Διπλή δεξαμενή αέρα

Σύντομη εισαγωγή

Αυτό...διπλό θάλαμο εναέριας δεξαμενής(επίσης ονομάζεται συνδυασμένη δεξαμενή, διπλή δεξαμενή αέρα) είναι ένα ολοκληρωμένο δοχείο πίεσης που έχει σχεδιαστεί ειδικά για συστήματα ατμοσφαιρικών φρένων σιδηροδρομικών εμπορευματικών βαγονιών.Ενσωματώνει μια βοηθητική δεξαμενή και μια δεξαμενή λειτουργίας σε ένα ενιαίο κέλυφος, διαχωρίζονται από ένα στερεό εσωτερικό διαχωριστικό ώστε να εξασφαλίζονται δύο πλήρως ανεξάρτητοι θάλαμοι αέρα χωρίς διασύνδεση αερίων.

Με τη σύνδεση δύο δεξαμενών σε ένα συγκρότημα, αυτή η δεξαμενή αεροφρένων σιδηροδρόμων εξοικονομεί αποτελεσματικά χώρο εγκατάστασης κάτω από το πλαίσιο, μειώνει την ποσότητα των σωλήνων σύνδεσης, των στηριγμάτων και των συσσωρευτών,και μειώνει το συνολικό βάρος του τροχαίου υλικούΕφαρμόζεται ευρέως σε σιδηροδρομικές βαγόνες και βαγόνες δεξαμενών, όπως βαγόνια δεξαμενών της σειράς K3, K13, βαγόνες δεξαμενών της σειράς GQ70 / GN70.

Κατασκευάζεται από πλάκα χάλυβα τύπου δοχείου πίεσης με συγκολλημένες κεφαλές.Κάθε μονάδα υποβάλλεται σε δοκιμή υδροστατικής πίεσης και δοκιμή στεγανότητας αέρα πριν από την παράδοσηΠροαιρετική στήριξη κρεμαστήρα είναι διαθέσιμη για άμεση τοποθέτηση στο υπόστρωμα της άμαξας.Προσαρμοσμένη ζωγραφική και αντισβέσιμη επικάλυψη μπορούν να παρέχονται για θαλάσσια μεταφορά και μακροχρόνια υπαίθρια υπηρεσία.

Βασικά χαρακτηριστικά

  • Δύο απομονωμένοι θάλαμοι αέρα: βοηθητική δεξαμενή 50L + δεξαμενή λειτουργίας 11L
  • Ενσωματωμένη συνδυασμένη δομή, συμπαγή διάταξη για το υπόστρωμα της άμαξης
  • Πλήρης NDT για ράμματα συγκόλλησης, αυστηρή υδροστατική και εξαεριστική επιθεώρηση
  • Εργασιακή πίεση 0,6 MPa, κατάλληλη για τυποποιημένο σύστημα αεροφρένων σιδηροδρομικών εμπορευματικών μεταφορών
  • Προαιρετική στήριξη κρεμάστρου, πρίζες αποχέτευσης και προσαρμοσμένη διάταξη λιμένων
  • Συμμορφώνεται με τα σιδηροδρομικά πρότυπα TB/T· συμμόρφωση με το πρότυπο EN 286 διαθέσιμη κατόπιν αιτήματος
  • Υψηλής ισχύος επικάλυψη κατά της διάβρωσης για σκληρό περιβάλλον λειτουργίας

Τεχνικό δελτίο δεδομένων

ΆρθροΠροδιαγραφές
Ονομασία του προϊόντοςΔύο θαλάμους (συνδυασμένη δεξαμενή)
Σχήμα11*50
Όγκος αίθουσαςΜεγάλος θάλαμος: 50L (βοηθητική δεξαμενή), μικρός θάλαμος: 11L (λειτουργική δεξαμενή)
Συνολικό μήκος963 mm
Εξωτερική διάμετρος κυλίνδρου303 mm
Υψόμετρο κέντρου (κύλινδρο έως επιφάνεια τοποθέτησης)200 +/- 1 mm
Σχεδιασμός πίεσης εργασίας0.6 MPa (600 kPa)
Υδροστατική πίεση δοκιμής1.2 MPa
Πίεση δοκιμής στεγανότητας αέρα00,7 MPa
ΥλικόΧάλυβα δοχείων υπό πίεση Q245R / Q345R
ΔομήΖυγισμένος κύλινδρος από χάλυβα με εσωτερική πλάκα διαχωρισμού, προαιρετική στήριξη κρεμάστρα
ΕφαρμογήΣιδηροδρομικό φορτηγό βαγόνι, βαγόνι με θόλωμα, βαγόνι δεξαμενών
Εφαρμόσιμος τύπος άμαξαςΚ3, Κ13 βαγόνι με θόλωμα· GQ70, GN70 βαγόνι δεξαμενών
Πρότυπο επιθεώρησηςΣιδηροδρομικό πρότυπο TB/T, GB150· EN 286 προαιρετικό
Επεξεργασία επιφάνειαςΆμμο + βαφή αντι-διάβρωσης σιδηροδρόμων
ΣυσκευέςΣφραγίδες αποχέτευσης, κρεμάστρα ανύψωσης (προαιρετικά)

Για τις χύδην παραγγελίες, τις προσαρμοσμένες παραμέτρους ή την συνεργασία OEM, παρακαλούμε επικοινωνήστε με την ομάδα πωλήσεων μας για μια προσφορά.
