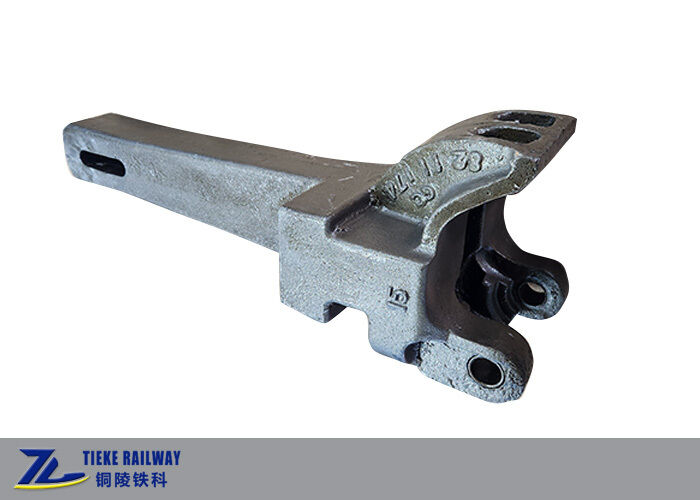

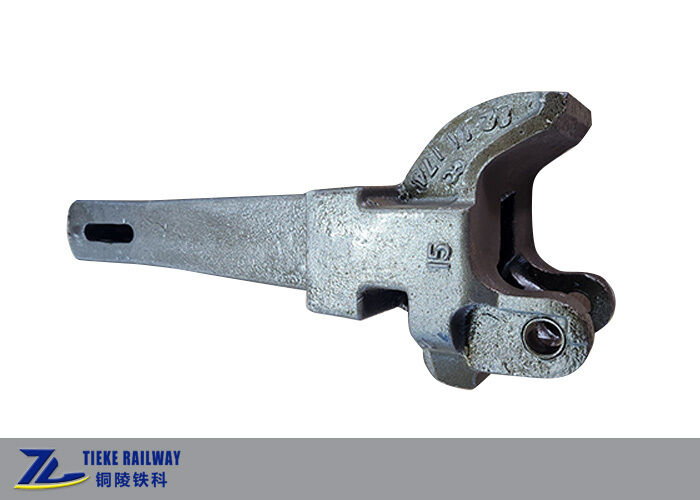

Αρ.15 Αυτόματος Συζεύκτης Επιβατικού Σιδηροδρομικού Βαγονιού TB T3046 Χυτός Χάλυβας Χαμηλής Δράσης

Αρ.15 Αυτόματος Συζεύκτης Επιβατικού Σιδηροδρομικού Βαγονιού TB T3046 Χυτός Χάλυβας Χαμηλής Δράσης

Αρ.15 Συζεύκτης Επιβατικού Σιδηροδρομικού Βαγονιού

Αυτόματος Συζεύκτης Χαμηλής Δράσης

Συζεύκτης Χυτού Χάλυβα TB T3046

Τόπος καταγωγής:

Κίνα

Μάρκα:

Tieke

Πιστοποίηση:

TB/T 3046

Αριθμό μοντέλου:

Νο. 15

Επικοινωνήστε μαζί μας
Ζητήστε ένα απόσπασμα
Λεπτομέρειες για το προϊόν
όνομα:
No.15 Αυτόματος Ζεύκτης Επιβατηγού Αυτοκινήτου Σιδηροδρόμου
Εφαρμογή:
Επιβατικά σιδηροδρομικά αυτοκίνητα συνήθους ταχύτητας (22, 25G, 25K, 25T)
Τύπος υποκριτικής:
Κάτω υποκριτική
Πρότυπο:
TB/T 3046
Δομή:
Κεφαλή ζεύξης, στέλεχος κοίλου κουτιού, ουρά ζεύξης
Εκκαθάριση κλειστής θέσης:
112-122 mm μεταξύ της άρθρωσης και της σιαγόνας ζεύξης
Πλήρης εκκαθάριση ανοικτής θέσης:
220-235 χλστ
Υλικό:
Χυτός χάλυβας (C grade QG-C3 για 15X έκδοση υψηλής αντοχής)
Φορτίο εφελκυσμού αστοχίας:
>=2256 kN
Αντιστοίχιση προσωρινής μνήμης:
buffer μεγάλης χωρητικότητας τύπου G1
Συμβατότητα ζεύξης:
Εναλλάξιμα με τον Νο. 13 ζεύκτη φορτίου
Μέγιστη ταχύτητα:
Έως 160 km/h
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
Διαπραγματεύσιμος
Τιμή
negotiable
Συσκευασία λεπτομέρειες
Ξύλινες περιπτώσεις ή παλέτα
Χρόνος παράδοσης
1-2 μήνες
Όροι πληρωμής
T/T,L/C
Δυνατότητα προσφοράς
5000 σετ ετησίως
Περιγραφή του προϊόντος

Αυτόματος σύνδεσμος επιβατικού βαγονιού σιδηροδρόμου Νο.15

Ο σύνδεσμος Νο.15 είναι ο παραδοσιακός αυτόματος σύνδεσμος κύριου τύπου για επιβατικά βαγόνια τυποποιημένου εύρους στην Κίνα. Είναι ένας σύνδεσμος χαμηλής δράσης που χρησιμοποιείται ευρέως σε επιβατικά βαγόνια κανονικής ταχύτητας όπως τα 22, 25G, 25K και 25T, και μπορεί να συνδεθεί με τον σύνδεσμο Νο.13 που χρησιμοποιείται σε ατμομηχανές και βαγόνια εμπορευμάτων.

Το σώμα του συνδέσμου χωρίζεται σε τρία κύρια μέρη: την κεφαλή του συνδέσμου, τον λαιμό του συνδέσμου και την ουρά του συνδέσμου. Η κεφαλή αποτελείται από τον αρθρωτό σύνδεσμο, τον ασφαλιστικό μηχανισμό του αρθρωτού συνδέσμου, τον εκτροπέα του αρθρωτού συνδέσμου και τη διάταξη κατά της αναπήδησης του κάτω πείρου ασφάλισης (χαμηλής δράσης, αποσυνδέεται από κάτω από τον σύνδεσμο). Ο λαιμός είναι ένα κοίλο τμήμα κουτιού που μεταδίδει διαμήκεις δυνάμεις έλξης και κρούσης, ενώ η ουρά συνδέεται με τον ζυγό του συνδέσμου, την πλάκα του ζυγού και τον αποσβεστήρα.

Τρεις Θέσεις Λειτουργίας

  • Κλειστή θέση: μετά τη σύζευξη, ο ασφαλιστικός μηχανισμός του αρθρωτού συνδέσμου πέφτει και ασφαλίζει τον αρθρωτό σύνδεσμο για κανονική έλξη. Η απόσταση μεταξύ του αρθρωτού συνδέσμου και της εσωτερικής πλευράς της σιαγόνας του συνδέσμου είναι 112-122 mm.
  • Ανοιχτή θέση: ανυψώνοντας τον κάτω πείρο ασφάλισης ανυψώνεται ο ασφαλιστικός μηχανισμός του αρθρωτού συνδέσμου ώστε το βαγόνι να μπορεί να αποσυνδεθεί.
  • Πλήρως ανοιχτή θέση: ανυψώνοντας περαιτέρω, ο εκτροπέας του αρθρωτού συνδέσμου ωθεί τον αρθρωτό σύνδεσμο να ανοίξει πλήρως για σύζευξη. Η απόσταση μεταξύ του αρθρωτού συνδέσμου και της εσωτερικής πλευράς της σιαγόνας του συνδέσμου είναι 220-235 mm.

Κύριες Τεχνικές Παράμετροι

ΕφαρμογήΕπιβατικά βαγόνια κανονικής ταχύτητας (22, 25G, 25K, 25T)
Τύπος ΔράσηςΧαμηλής δράσης
ΠρότυποTB/T 3046
ΥλικόΧυτοχάλυβας (βαθμός C QG-C3 για 15X)
Φορτίο Θραύσης σε Εφελκυσμό≥2256 kN
Κενό Κλειστής Θέσης112-122 mm
Κενό Πλήρως Ανοιχτής Θέσης220-235 mm
Συμβατός ΑποσβεστήραςΑποσβεστήρας μεγάλης χωρητικότητας τύπου G1
Συμβατότητα ΣύζευξηςΕναλλάξιμος με σύνδεσμο Νο.13
Μέγιστη ΤαχύτηταΈως 160 km/h

Διαθέσιμες παραλλαγές: σύνδεσμος 15A μικρού κενού (μειωμένο κενό στον πείρο της ουράς του συνδέσμου για χαμηλότερη διαμήκη κρούση, χρησιμοποιείται ευρέως σε 25K/25T), σύνδεσμος 15X υψηλής αντοχής (χυτοχάλυβας βαθμού C, φορτίο θραύσης ≥2256 kN, για επιβατικά βαγόνια σχεδόν υψηλής ταχύτητας και ορισμένες ατμομηχανές επιβατών), και άλλες εκδόσεις 15C / 15T υψηλής αντοχής.

Δεν ισχύει για: τρένα EMU υψηλής ταχύτητας, τα οποία χρησιμοποιούν συνδέσμους στεγανής σύζευξης αντί για τον σύνδεσμο Νο.15.
